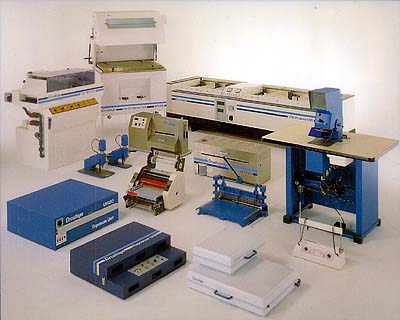

 VÝROBA DESEK PLOŠNÝCH SPOJŮ (DPS) AMPRIAR Ltd., UK

Na českém trhu zastupujeme zájmy anglické firmy AMPRIAR
http://www.ampriar.co.uk




Sítotisky (ruční):

  • typ 7915.760 - vnitřní rozměry rámu 305 x 400 mm, pracovní plocha 250 x 300 mm, cca 70.000,- Kč
  • typ SSP-75 A - rozměry 350 x 250 x 100 mm, pracovní plocha 160 x 250 mm, cca 70.000,- Kč
  • typ SSP-85 A - rozměry 600 x 400 x 100 mm, pracovní plocha 250 x 350 mm, cca 85.000,- Kč

Pokovovací zařízení pro výrobu desek s pokovenými otvory:
  • EM2 MINIPLATE PROCESSOR - obsahuje sekce: čištění, mikroleptání, bezproudové mědění, čištění v kyselině, elektrolytické mědění, elektrolytické cínování, pro desky rozměrů do 305 x 457 mm, produkce 1,1 m2 / 8 hod., rozšiřitelné až na 3,3 m2 / 8 hod. modulem EM4. Cca 550.000,- Kč
  • EM3 MINIPLATE PROCESSOR - obsahuje sekce: bezproudové a elektrolytické mědění s niklem pro desky s prokovenými otvory. Cca 600.000,- Kč
  • EM4 MINIPLATE PROCESSOR - obsahuje sekce: čištění kyselinou, mikroleptání, elektrolytické mědění. Cca 400.000,- Kč
  • EM5 MINIPLATE PROCESSOR - černý nebo bronzový oxid pro předúpravu vícevrstvých desek. Cca 350.000,- Kč
  • EM6 MINIPLATE PROCESSOR - stripování Sn/Pb a elektrolytické niklování. Cca 450.000,- Kč
  • EM7 MINIPLATE PROCESSOR - bezproudové mědění, vhodné pro keramické substráty. Cca 320.000,- Kč
  • EM8 MINIPLATE PROCESSOR - úplné zpětné leptání pro předúpravu vícevrstvých desek. Cca 420.000,- Kč
  • EM9 MINIPLATE PROCESSOR - hluboké zlacení pro přímou montáž polovodičů. Cca 700.000,- Kč
  • EM10 MINIPLATE PROCESSOR - hluboké zlacení pro kontakty "wire wrapping", kontakty pro tlačítka v telefonech, atd. Cca 700.000,- Kč
  • <>EM11 MINIPLATE PROCESSOR - jednoduchý pokovovací modul. Cca 350.00,- Kč
  • 1218 MINI-MAX PLATING LINE - obsahuje sekce: bezproudovou, ovládací a elektrolytickou, pro desky rozměrů 300 x 450 mm, produkce 4 m2 / 8 hod., možnost sestavení in-line, paralelně, pravoúhle, atd. dle požadavku. Cca 2.300.000,- Kč

Zařízení, používaná při výrobě 1-stranných a 2-stranných desek:
  • CIRCUIT 4 PROCESSOR - obsahuje sekce: vyvolávání, leptání, stripování, oplach, pro desky rozměrů 304 x 457 mm, kapacita každého tanku 9 l. Cca 150.000,- Kč
  • CIRCUIT 7 PROCESSOR - obsahuje sekce: vyvolávání, leptání, stripování, cínování, oplachy, pro desky rozměrů 304 x 457 mm, kapacita každého tanku 9 l. Cca180.000,- Kč

Systémy CSP (automatické, s dopravníkem, max. šíře panelu 305 mm):
  • CSP 305/6/1 DR - vyvolávání vodných nebo polovodných suchých filmových resistů. Cca 480.000,- Kč
  • CSP 305/6/1 ER - leptání chloridem železitým nebo amoniakálními leptadly. Cca 490.000,- Kč
  • CSP 305/6/1 SR - stripování vodných nebo polovodných suchých filmových resistů. Cca 480.000,- Kč

Horko-olejové reflow jednotky:
  • MODEL HO 1218 - obdoba HAL  s použitím horkého oleje, 2 tanky, pro desky rozměrů 305 x 457 mm. Cca 350.000,- Kč
  • MODEL HO 2418 - obdoba HAL s použitím horkého oleje, 3 tanky, pro desky rozměrů 610 x 457 mm. Cca 450.000,- Kč

Kartáčovací zařízení:
  • MODEL BM 2 - obsahuje 3 sekce: kartáčování, oplach, sušení, pro desky do šíře 400 mm, rychlost posunu desek 1m/ min. Cca 500.000,- Kč

Optické vrtačky, pohnáněné vzduchem:
  • AOD 4.4 ATE - 4 400 ot. / min., cca 150.000,- Kč
  • AOD 19 - 19 000 ot./min., cca 150.000,- Kč
  • AOD 40 - 40 000 ot./min., cca 180.000,- Kč
  • AOD 2040 - reg. od 20 000 do 40 000 ot./min., cca 240.000,- Kč
  • AOD 3080 - reg. od 30 000 do 80 000 ot./min., cca 250.000,- Kč

Zařízení pro cínování desek pomocí brodícího válce:
  • RTM 305 - kapacita tanku s pájkou 12 kg, rychlost průchodu desek až 10 m/min., pro desky šíře do 305 mm. Cca 110.000,- Kč
  • RTM 480 - kapacita tanku s pájkou 18 kg, rychlost průchodu desek až 10 m/min., pro desky šíře do 480 mm. Cca 140.000,- Kč

Navalovačky suchého resistu (laminátory):
  • DFL 305 - rychlost laminování 1,52 m/min., možnost laminování i 2-stranných desek, max. šíře desek 305 mm. Cca 120.000,- Kč
  • DFL 457 - rychlost laminování 1,52 m/min., možnost laminování i 2-stranných desek, max. šíře desek 457 mm. Cca 150.000,- Kč
  • DFL 635 - rychlost laminování proměnná (0,46 m/min., 0,91 m/min., 1,52 m/min.)., možnost laminování i 2-stranných desek, max. šíře desek 635 mm. Cca 180.000,- Kč

UV  expoziční jednotky:
  • AZ 218 - 2-stranná expoziční jednotka, vakuové utěsnění pracovního prostoru, časovač, výkon 10 x 20 W UV světel, pracovní plocha 490 x 318 mm. Cca 50.000,- Kč
  • UV 320 - 2-stranná expoziční jednotka, vakuové utěsnění pracovní 457 x 318 mm. Cca 90.000,- Kč

Fotografické systémy AGFA:
  • Repromaster 1300 - vyfocení návrhu desky a výroba fotografie. Cca 280.000,- Kč
  • Repromaster 1500 - vyfocení návrhu desky a výroba fotografie. Cca 360.000,- Kč

Další zařízení:
  • BD 610 - sušící pec na desky, systém vysoušecích "ručníkových válců", rychlost průchodu desek 0-5 m/min., max. šíře desek 610 mm. Cca 130.000,- Kč
  • Vrtací zařízení - stolní vrtačka pro desky, s osvětlením, ochranou obsluhy před kovovými pilinami, 2 rychlosti: 13 000-14 000 ot./min., nebo 16 000-18 000 ot./min. Cca 23.000,- Kč
  • Zařízení na přípravné práce na deskách - podobné jako vrtací zařízení. Cca 26.000,- Kč
  • Stříhačka desek - ruční stříhačka guillotinového principu, pracovní plocha 457 x 320 mm. Cca 23.000,- Kč
  • Stohovačka desek - pro sbírání desek z jakéhokoliv dopravníku a jejich automatické ukládání do vertikální polohy, automatická činnost, digitální počítadlo, zvukový signál při zaplnění deskami, šíře desek max. 610 mm, max. kapacita 100 ks desek tl. 1,5 mm. Cca 180.000,- Kč

Lisy na výrobu vícevrstvých desek:
  • 6E/2 - 2-etážový, 410 x 309 mm, cca 1.100.000,- Kč
  • 6E/3 - 3-etážový, 410 x 309 mm, cca 1.240.000,- Kč
  • 6F/2 - 2-etážový, 520 x 420 mm, cca 1.520.000,- Kč
  • 6F/3 - 3-etážový, 520 x 420 mm, cca 1.770.000,- Kč

Dodáváme rovněž veškeré náplně a veškerý spotřebný materiál pro všechna zařízení.


SÍTOTISKOVÁ ZAŘÍZENÍ pro nanášení pájecí pasty, nepájivých masek, lepidla, potiskovacích barev, resistů atd. od COSY, SNK, EKRA. Pneumatické napínání pro šablonový tisk s regulací - PLATEFIX, včetně kompresorů, možnost zajištění výroby šablon podle Vašeho zadání - leptáním, laserem, vod. paprskem.


VŠE PRO OCHRANU PŘED ÚČINKY ELEKTROSTATICKÉHO POLE:
- návrh a vybavení antistatických pracovišť, ošetření stolů, podlah, ionizátory vzduchu
- dodávky antistatických náramků, obuvi, plášťů, židlí, boxů, přepravek, zásobníků
- balící a přepravný materiál: sáčky, obaly, molitany, krabičky. atd.


VŠE PRO VLASTNÍ VÝROBU DESEK PS - brusky, cínovačky, fotoplotery, lisy, HAL, osvětlovací rámy, leptačky, vrtačky, stříhačky, zlatičky atd.


ZDARMA VYPRACUJEME PROJEKTY VÝROBNÍCH LINEK TECHNOLOGIE SMT. RÁDI PŘIJEDEME I K VÁM. SERVIS ZAJIŠTĚN.
